使用 Azure 机器学习 CLI 和组件创建和运行机器学习管道

适用于：Azure CLI ml 扩展 v2（当前）

本文介绍如何使用 Azure CLI 和组件来创建并运行机器学习管道。 您即使不使用组件也可以创建管道，但组件提供了灵活性并允许重复使用。 可以在 YAML 中定义 Azure 机器学习管道，并通过拖放 UI 从 CLI 运行、使用 Python 创作或由 Azure 机器学习工作室设计器组成。 本文重点介绍 CLI。

先决条件

• 一份 Azure 订阅。 如果没有订阅，请在开始之前创建一个免费帐户。 试用免费版或付费版 Azure 机器学习。

• 一个 Azure 机器学习工作区。

• 用于机器学习的 Azure CLI 扩展，已安装并设置。

• 示例存储库的克隆。 可以使用以下命令克隆存储库：

  git clone https://github.com/Azure/azureml-examples --depth 1
  cd azureml-examples/cli/jobs/pipelines-with-components/basics


建议的预读取

• 什么是 Azure 机器学习管道？
• 什么是 Azure 机器学习组件？

使用组件创建您的第一个管道

首先，使用示例创建包含组件的管道。 这样做可让你初步了解 Azure 机器学习中的管道和组件的外观。

在cli/jobs/pipelines-with-components/basics存储库的azureml-examples目录中，转到3b_pipeline_with_data子目录。 在此目录下有三种类型的文件。 这些是生成自己的管道时需要创建的文件。

• pipeline.yml。 此 YAML 文件定义机器学习管道。 本文介绍如何将完整的机器学习任务分解为多步骤工作流。 例如，考虑使用历史数据训练销售预测模型的简单机器学习任务。 你可能想要生成包含数据处理、模型训练和模型评估步骤的顺序工作流。 每个步骤都是一个具有定义完善的接口的组件，可以独立开发、测试和优化。 管道 YAML 还定义了子步骤如何连接到管道中的其他步骤。 例如，模型训练步骤生成模型文件，模型文件将传递给模型评估步骤。

• component.yml。 这些 YAML 文件定义组件。 它们包含以下信息：

  • 元数据：名称、显示名称、版本、说明、类型等。 元数据有助于描述和管理组件。
  • 接口：输入和输出。 例如，模型训练组件采用训练数据和纪元数作为输入，并生成训练的模型文件作为输出。 定义接口后，不同的团队可以独立开发和测试组件。
  • 命令、代码和环境：用于运行组件的命令、代码和环境。 该命令是运行组件的 shell 命令。 该代码通常引用源代码目录。 环境可以是 Azure 机器学习环境（特选或客户创建）、Docker 映像或 conda 环境。

• component_src。 这些是特定组件的源代码目录。 它们包含组件中运行的源代码。 可以使用首选语言，包括 Python、R 和其他语言。 代码必须由 shell 命令运行。 源代码可以从 shell 命令行获取几个输入来控制此步骤的运行方式。 例如，一个训练步骤可能会采用训练数据、学习率和纪元数来控制训练过程。 shell 命令的参数用于向代码传递输入和输出。

现在，你将使用示例 3b_pipeline_with_data 创建管道。 以下各节将进一步介绍每个文件。

首先，使用以下命令列出可用的计算资源：

az ml compute list

如果还没有一个名为 cpu-cluster 的群集，可以通过运行以下命令来创建：

az ml compute create -n cpu-cluster --type amlcompute --min-instances 0 --max-instances 10

现在，运行以下命令，创建在pipeline.yml文件中定义的管道作业。 在 pipeline.yml 文件中，计算目标被引用为 azureml:cpu-cluster。 如果计算目标使用其他名称，务必在 pipeline.yml 文件中进行更新。

az ml job create --file pipeline.yml

应收到 JSON 字典，其中包含有关管道作业的信息，包括：

转到 services.Studio.endpoint URL 以查看管道的可视化效果：

了解管道定义 YAML

现在，你将在 3b_pipeline_with_data/pipeline.yml 文件中查看管道定义。

$schema: https://azuremlschemas.azureedge.net/latest/pipelineJob.schema.json
type: pipeline

display_name: 3b_pipeline_with_data
description: Pipeline with 3 component jobs with data dependencies

settings:
  default_compute: azureml:cpu-cluster

outputs:
  final_pipeline_output:
    mode: rw_mount

jobs:
  component_a:
    type: command
    component: ./componentA.yml
    inputs:
      component_a_input:
        type: uri_folder
        path: ./data

    outputs:
      component_a_output:
        mode: rw_mount
  component_b:
    type: command
    component: ./componentB.yml
    inputs:
      component_b_input: ${{parent.jobs.component_a.outputs.component_a_output}}
    outputs:
      component_b_output:
        mode: rw_mount
  component_c:
    type: command
    component: ./componentC.yml
    inputs:
      component_c_input: ${{parent.jobs.component_b.outputs.component_b_output}}
    outputs:
      component_c_output: ${{parent.outputs.final_pipeline_output}}
      #  mode: upload

下表描述了管道 YAML 架构最常用的字段。 若要了解详细信息，请参阅完整的管道 YAML 架构。

3b_pipeline_with_data示例包含一个三步管道。

• 这三个步骤在 jobs 下定义。 这三个步骤都为 command 类型。 每个步骤的定义都位于相应的 component*.yml 文件中。 可以在 3b_pipeline_with_data 目录中查看组件 YAML 文件。 将在下一部分介绍 componentA.yml。
• 此管道具有数据依赖项，在实际管道中很常见。 组件 A 从本地文件夹（ ./data 第 18-21 行）获取数据输入，并将其输出传递到组件 B（第 29 行）。 组件 A 的输出可以引用为 ${{parent.jobs.component_a.outputs.component_a_output}}.
• default_compute 定义管道的默认计算。 如果 jobs 下的组件定义了不同的计算，则遵循特定于组件的设置。

在管道中读取和写入数据

一种常见方案是在管道中读取和写入数据。 在 Azure 机器学习中，使用相同的架构读取 和写入 所有类型的作业（管道作业、命令作业和扫描作业）的数据。 以下是一些在管道中应用数据的常见情境示例：

• 本地数据
• 具有公共 URL 的 Web 文件
• Azure 机器学习数据存储和路径
• Azure 机器学习数据资产

了解组件定义 YAML

下面是 componentA.yml 文件，一个定义组件的 YAML 示例：

$schema: https://azuremlschemas.azureedge.net/latest/commandComponent.schema.json
type: command

name: component_a
display_name: componentA
version: 1

inputs:
  component_a_input:
    type: uri_folder

outputs:
  component_a_output:
    type: uri_folder

code: ./componentA_src

environment:
  image: python

command: >-
  python hello.py --componentA_input ${{inputs.component_a_input}} --componentA_output ${{outputs.component_a_output}}

此表定义组件 YAML 最常用的字段。 若要了解详细信息，请参阅完整的组件 YAML 架构。

在 3b_pipeline_with_data/componentA.yml 示例中，组件 A 具有一个数据输入和一个数据输出，可以连接到父管道中的其他步骤。 提交管道作业时，组件 YAML 部分中的所有 code 文件都将上传到 Azure 机器学习。 在此示例中，将上传下面的 ./componentA_src 文件。 （ componentA.yml第16行）可以在工作室 UI 中看到上传的源代码：双击图形中的 componentA 步骤并转到 “代码 ”选项卡，如以下屏幕截图所示。 可以看到它是一个 hello-world 脚本，它执行一些简单的打印，并将当前日期和时间写入 componentA_output 路径。 该组件通过命令行接收输入并提供输出。 它在 hello.py 中通过 argparse 进行处理。

输入和输出

输入和输出定义组件的接口。 输入和输出可以是文本值（类型string、numberinteger或boolean）或包含输入架构的对象。

对象输入（类型uri_file、、uri_foldermltable或mlflow_modelcustom_model）可以连接到父管道作业中的其他步骤，以将数据/模型传递给其他步骤。 在管道图中，对象类型输入呈现为连接点。

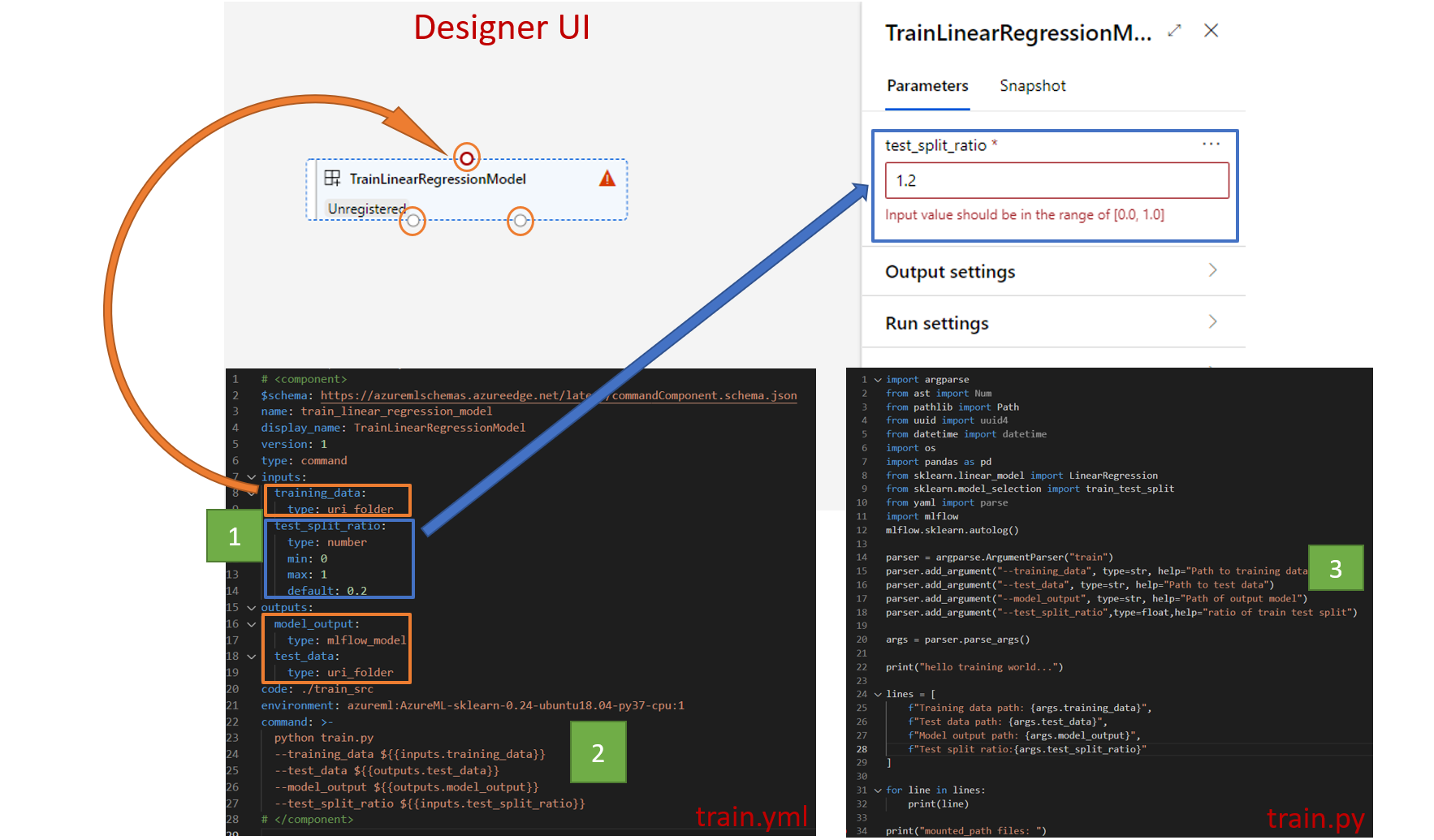

文本值输入（string、、numberinteger）boolean是可以在运行时传递给组件的参数。 可以在 default 字段中添加文字输入的默认值。 对于 number 和 integer 类型，也可以通过使用 min 和 max 字段来添加最小值和最大值。 如果输入值小于最小值或大于最大值，则管道在验证时失败。 提交管道作业之前会进行验证，从而节省时间。 验证适用于 CLI、Python SDK 和设计器 UI。 以下屏幕截图显示了设计器 UI 中的验证示例。 同样，可以在字段中定义允许的值 enum 。

如果要向组件添加输入，需要在三个位置进行编辑：

• inputs组件 YAML 中的字段。
• command组件 YAML 中的字段。
• 在组件源代码中，用于处理命令行输入。

这些位置在前面的屏幕截图中标有绿色框。

若要了解有关输入和输出的详细信息，请参阅 管理组件和管道的输入和输出。

环境

环境是组件在其中运行的环境。 它可以是 Azure 机器学习环境（特选或自定义注册）、Docker 映像或 conda 环境。 请参阅以下示例：

• 已注册的 Azure 机器学习环境资产。 组件中使用 azureml:<environment-name>:<environment-version> 语法引用环境。
• 公共 docker 映像。
• Conda 文件。 conda 文件需要与基础映像一起使用。

注册组件以重复使用和共享

尽管某些组件特定于特定管道，但组件的真正好处来自重用和共享。 可以在机器学习工作区中注册组件，使其可供重复使用。 已注册的组件支持自动版本控制，以便可以更新组件，但确保需要较旧版本的管道将继续工作。

在 azureml-examples 存储库中，转到 cli/jobs/pipelines-with-components/basics/1b_e2e_registered_components 目录。

若要注册组件，请使用 az ml component create 命令：

az ml component create --file train.yml
az ml component create --file score.yml
az ml component create --file eval.yml

运行这些命令以完成之后，可以在 Studio 中查看“ 资产>组件”下的组件：

选择组件。 你会看到每个版本的组件的详细信息。

“ 详细信息 ”选项卡显示基本信息，如组件名称、创建者和版本。 标签和描述有可编辑字段。 可以使用标记添加搜索关键字。 说明字段支持 Markdown 格式。 应使用它来描述组件的功能和基本用途。

在“ 作业 ”选项卡上，可以看到使用该组件的所有作业的历史记录。

在管道作业 YAML 文件中使用已注册的组件

现在，你将使用 1b_e2e_registered_components 作为如何在管道 YAML 中应用已注册组件的示例。 转到 1b_e2e_registered_components 目录并打开 pipeline.yml 该文件。 inputs 和 outputs 字段中的键和值类似于之前讨论过的键和值。 唯一的显著区别是 component 项中 jobs.<job_name>.component 字段的值。 该值 component 采用格式 azureml:<component_name>:<component_version>。 例如，定义 train-job 指定应使用最新版本的已注册组件 my_train ：

type: command
component: azureml:my_train@latest
inputs:
  training_data:
    type: uri_folder
    path: ./data
  max_epocs: ${{parent.inputs.pipeline_job_training_max_epocs}}
  learning_rate: ${{parent.inputs.pipeline_job_training_learning_rate}}
  learning_rate_schedule: ${{parent.inputs.pipeline_job_learning_rate_schedule}}
outputs:
  model_output: ${{parent.outputs.pipeline_job_trained_model}}
services:
  my_vscode:

管理组件

可以使用 CLI v2 检查组件详细信息和管理组件。 使用 az ml component -h 获取有关组件命令的详细说明。 下表列出了所有可用的命令。 请参阅 Azure CLI 参考了解更多示例。

后续步骤

• 试用 CLI v2 组件示例
